RAY

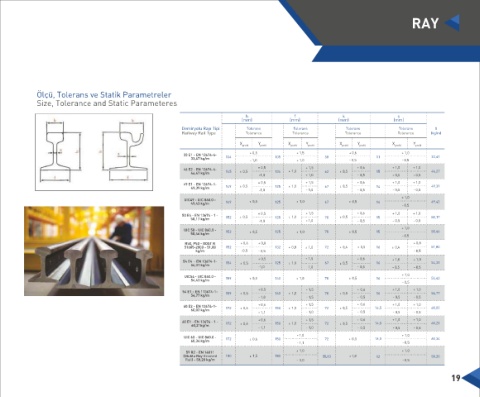

Ölçü, Tolerans ve Statik Parametreler
Size, Tolerance and Static Parameteres

h f k s
(mm) (mm) (mm) (mm)
Demiryolu Rayý Tipi Tolerans Tolerans Tolerans Tolerans G
Railway Rail Type Tolerance Tolerance Tolerance Tolerance (kg/m)
X Y X Y X Y X Y
profil profil profil profil profil profil profil profil
+ 0,5 + 1,5 + 0,6 + 1,0
33 E1 - EN 13674-4- 134 105 58 11 33,47
33,47 kg/m - 1,0 + 1,0 - 0,5 - 0,5
+ 0,5 + 1,5 + 0,6 + 1,0 + 1,0
46 E2 - EN 13674-4- 145 + - 0,5 134 + - 1,0 62 + - 0,5 15 46,27
46,47 kg/m -1,0 + 1,0 - 0,5 - 0,5 - 0,5
+ 0,5 + 1,5 + 0,6 + 1,0 + 1,0
49 E1 - EN 13674-1- 149 + - 0,5 125 + - 1,0 67 + - 0,5 14 49,39
49,39 kg/m
-1,0 - 1,0 - 0,5 - 0,5 - 0,5
+ 1,0
UIC49 - UIC 860.0 - 149 + - 0,5 125 + - 1,0 67 + - 0,5 14 49,43
49,43 kg/m - 0,5
+ 0,5 + 1,5 + 0,6 + 1,0 + 1,0
50 E4 - EN 13674 - 1 - + - 0,5 + - 1,0 + - 0,5 50,17
50,17 kg/m 152 125 70 15
-1,0 - 1,0 - 0,5 - 0,5 - 0,5
+ 1,0
UIC 50 - UIC 860.0 - 152 + - 0,5 125 + - 1,0 70 + - 0,5 15 50,46
50,46 kg/m
- 0,5
R50, P50 - GOST R + 0,6 + 0,8 + 0,8
51685-2000 - 51,80 152 132 + - 0,8 + - 1,0 72 + - 0,4 + - 0,5 16 + - 0,4 51,80
kg/m -0,5 - 0,5 - 0,5
+ 0,5 + 1,5 + 0,6 + 1,0 + 1,0
54 E4 - EN 13674-1- 154 + - 0,5 125 + - 1,0 67 + - 0,5 16 54,31
54,31 kg/m -1,0 - 1,0 - 0,5 - 0,5 - 0,5
+ 1,0
UIC54 - UIC 860.0 - 159 + - 0,5 140 + - 1,0 70 + - 0,5 16 54,43
54,43 kg/m
- 0,5
+ 0,5 + 1,5 + 0,6 + 1,0 + 1,0
54 E1 - EN 113674-1- 159 + - 0,5 140 + - 1,0 70 + - 0,5 16 54,77
54,77 kg/m - 1,0 - 1,5 - 0,5 - 0,5 - 0,5
+ 0,6 + 1,5 + 0,6 + 1,0 + 1,0
60 E2 - EN 13674-1- 172 + - 0,6 150 + - 1,0 72 + - 0,5 16,5 60,03
60,03 kg/m
- 1,1 - 1,0 - 0,5 - 0,5 - 0,5
+ 0,6 + 1,5 + 0,6 + 1,0 + 1,0
60 E1 - EN 13674 - 1 - 172 + - 0,6 150 + - 1,0 72 + - 0,5 16,5 60,21
60,21kg/m - 1,1 - 1,0 - 0,5 - 0,5 - 0,5
+ 1,0 + 1,0
UIC 60 - UIC 860.0 - 172 + - 0,6 150 72 + - 0,5 16,5 60,34
60,34 kg/m
- 1,1 - 0,5
+ - 1,0 + 1,0
59 R2 - EN 14811
(Oluklu Ray Grooved 180 + - 1,5 180 55,83 + - 1,0 12 58,20
Rail) - 58,20 kg/m - 3,0 - 0,5
