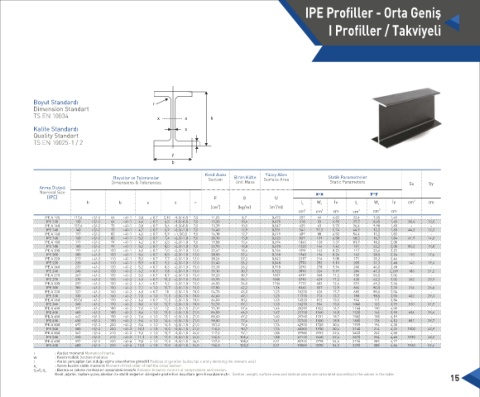

Page 17 - Katalog.cdr
P. 17
IPE Profiller - Orta Geniş
I Profiller / Takviyeli
Boyut Standardý r
Dimension Standart
TS EN 10034
x x h
Kalite Standardý s
Quality Standart
TS EN 10025-1 / 2 t
y
b
Kesit Alaný Yüzey Alaný
Boyutlar ve Toleranslar Section Birim Kütle Surface Area Statik Parametreler
Dimensions & Tolerances Unit Mass Static Parameters Sx Sy
Anma Ölçüsü
Nominal Size x-x y-y
(IPE) F G U
h b s t r I x W x Ýx I y W y Ýy cm 3 cm
2
2
(cm ) (kg/m) (m /m)
cm 4 cm 3 cm cm 4 cm 3 cm
IPE.A 120 117,6 + 3/-2 64 +4/-1 3,8 + - 0,7 5,10 +1,5/-0,5 7,0 11,03 8,7 0,472 257 44 4,83 22,4 7,00 1,42 - -
IPE 120 120 3/-2 64 4/-1 4,4 0,7 6,3 1,5/-0,5 7,0 13,20 10,4 0,475 318 53 4,90 27,7 8,65 1,45 30,4 10,5
IPE.A 140 137,4 3/-2 73 4/-1 3,8 0,7 5,6 1,5/-0,5 7,0 13,39 10,5 0,547 435 63 5,70 36,4 9,98 1,65 - -
IPE 140 140 3/-2 73 4/-1 4,7 0,7 6,9 2,0/-1,0 7,0 16,40 12,9 0,551 541 77,3 5,74 44,9 12,3 1,65 44,2 12,3
IPE.A 160 157 3/-2 82 4/-1 4,0 0,7 5,9 1,5/0,5 9,0 16,18 12,7 0,619 689 88 6,53 54,4 13,3 1,83 - -
IPE 160 160 3/-2 82 4/-1 5,0 0,7 7,4 2,0/-1,0 9,0 20,10 15,8 0,623 869 109 6,58 68,3 16,7 1,84 61,9 14,0
IPE.A 180 177 3/-2 91 4/-1 4,3 0,7 6,5 2,0/-1,0 9,0 19,58 15,4 0,694 1063 120 7,37 81,9 18,0 2,05 - -
IPE 180 180 3/-2 91 4/-1 5,3 0,7 8,0 2,0/-1,0 9,0 23,90 18,8 0,698 1320 146 7,42 101 22,2 2,05 83,2 15,8
IPE.A 200 197 4/-2 100 4/-1 4,5 0,7 7,0 2,0/-1,0 12,0 23,47 18,4 0,764 1591 162 8,23 117 23,4 2,23 - -
IPE 200 200 4/-2 100 4/-1 5,6 0,7 8,5 2,0/-1,0 12,0 28,50 22,4 0,768 1940 194 8,26 142 28,5 2,24 110 17,6
IPE.A 220 217 4/-2 110 4/-1 5,0 0,7 7,7 2,0/-1,0 12,0 28,26 22,2 0,843 2317 214 9,05 171 31,2 2,46 - -
IPE 220 220 4/-2 110 4/-1 5,9 0,7 9,2 2,0/-1,0 12,0 33,40 26,2 0,848 2770 252 9,11 205 37,3 2,48 143 19,4
IPE.A 240 237 4/-2 120 4/-2 5,2 0,7 8,3 2,0/-1,0 15,0 33,31 26,2 0,918 3290 278 9,94 240 40,0 2,68 - -
IPE 240 240 4/-2 120 4/-2 6,2 0,7 9,8 2,0/-1,0 15,0 39,10 30,7 0,922 3890 324 9,97 284 47,3 2,269 183 21,2
IPE.A 270 267 4/-2 135 4/-2 5,5 0,7 8,7 2,0/-1,0 15,0 39,20 30,7 1037 4917 368 11,2 358 53,0 3,02 - -
IPE 270 270 4/-2 135 4/-2 6,6 0,7 10,2 2,5/-1,5 15,0 45,90 36,1 1040 5790 429 11,2 420 62,2 3,02 242 23,9
IPE.A 300 297 4/-2 150 4/-2 6,1 0,7 9,2 2,0/-1,0 15,0 46,50 36,5 1156 7173 483 12,4 519 69,2 3,34 - -
IPE 300 300 4/-2 150 4/-2 7,1 1,0 10,7 2,5/-1,5 15,0 53,80 42,2 1,16 8360 557 12,5 604 80,5 3,35 314 26,6
IPE.A 330 327 4/-2 160 4/-2 6,5 0,7 10 2,5/-1,5 18,0 54,70 43,0 1,25 10230 626 13,7 685 85,6 3,54 - -
IPE 330 330 4/-2 160 4/-2 7,5 1,0 11,5 2,5/-1,5 18,0 62,60 49,1 1,25 11770 713 13,7 788 98,5 3,55 402 29,3
IPE.A 360 357,6 4/-2 170 4/-2 6,6 0,7 11,5 2,5/-1,5 18,0 64,00 50,2 1,35 14520 812 15,1 944 111 3,84 - -
IPE 360 360 4/-2 170 4/-2 8,0 1,0 12,7 2,5/-1,5 18,0 72,70 57,1 1,35 16270 904 15,0 1040 123 3,79 510 31,9
IPE.A 400 397 4/-2 180 4/-2 7,0 1,0 12 2,5/-1,5 21,0 73,10 57,4 1,46 20290 1022 16,7 1144 130 4,00 - -
IPE 400 400 4/-2 180 4/-2 8,6 1,0 13,5 2,5/-1,5 21,0 84,50 66,3 1,47 23130 1160 16,5 1320 146 3,95 654 35,4
IPE.A 450 447 5/-3 190 4/-2 7,6 1,0 13,1 2,5/-1,5 21,0 85,60 67,2 1,60 29760 1331 18,7 1502 158 4,19 - -
IPE 450 450 5/-3 190 4/-2 9,4 1,0 14,6 2,5/-1,5 21,0 98,80 77,6 1,61 33740 1500 18,5 1680 176 4,12 851 39,7
IPE.A 500 497 5/-3 200 4/-2 8,4 1,0 14,5 2,5/-1,5 21,0 101,0 79,4 1,74 42930 1728 20,6 1939 194 4,38 - -
IPE 500 500 5/-3 200 4/-2 10,2 1,5 16,0 2,5/-1,5 21,0 116,0 90,7 1,74 48200 1930 20,4 2140 214 4,31 1100 43,9
IPE.A 550 547 5/-3 210 4/-2 9,0 1,0 15,7 2,5/-1,5 24,0 117,0 92,1 1,88 59980 2193 22,6 2432 232 4,55 - -
IPE 550 550 5/-3 210 4/-2 11,1 1,5 17,2 2,5/-1,5 24,0 134,0 106,6 1,88 67120 2440 22,4 2670 254 4,45 1390 48,2
IPE.A 600 597 5/-3 220 4/-4 9,8 1,0 17,5 2,5/-1,5 24,0 137,0 108,0 2,01 82920 2778 24,6 3116 283 4,77 - -
IPE 600 600 + 5/-3 220 +4/-4 12,0 + - 1,5 19,0 +2,5/-1,5 24,0 156,0 122,0 2,01 92080 3070 24,3 3390 308 4,66 1760 52,4
ý : Atatlet momenti Moment of Inertia
w : Kesit modülü Section modulus
i : Atalet yarýçaplarý (ait olduðu eðme eksenlerine göredir) Radious of gyration (subscript x and y denoting the relevant axis)
: Yarým kesitin statik momenti Moment of first order of half the cross section
s x
: Basma ve çekme merkezleri arasýndaki mesafe Distance between centers of compression and tension.
x
x
s =I :s x
Kesit, aðýrlýk, toplam yüzey alanlarý ile statik deðerler çizelgede gösterilen boyutlara göre hesaplanmýþtýr. Section, weight, surface area and statical values are calculated according to the values in the table.
15
